Una Tee reductora es otro tipo de Tee para tuberías que se utiliza en tuberías y accesorios. Como todas las tees ajustadas, tiene forma de “T”, y es un accesorio de tubería con un diámetro de rama menor que un diámetro de paso.
Para diferentees aplicaciones en diferentees industrias, las tees reductoras vienen en muchas combinaciones diferentees de tamaños y configuraciones. Las tees reductoras a menudo se describen como diámetros NPS de 4" x 4" x 3", donde 4" es el diámetro de la tubería principal y 3" es la rama reductora. Además de los tamaños estándar, también se pueden lograr otras combinaciones de tamaños inusuales utilizando componentes de tees, tees reductoras y reductores.
Las conexiones en tees reductoras se utilizan para proporcionar conexiones mecánicas de alta integridad en una variedad de aplicaciones de bombeo. Es ampliamente utilizado en aplicaciones de vacío y presión positiva y sistemas de ultra alta pureza. Al mismo tiempo, tiene un procesamiento único y mejoras en la superficie que evitan la desgasificación e inhiben la corrosión. Las tees reductoras también se utilizan para reducir las líneas de transferencia para impulsar las máquinas de hacer hielo y otras aplicaciones que requieren una conexión en tee reductora. Además, las tees reductoras generalmente brindan una ruta de flujo suave sin turbulencia ni atrapamiento. Por lo tanto, también se usa ampliamente en tuberías de drenaje, transporte de desechos, agua, gas y petróleo.
Las características de la tee reductora:
• Como un material de construcción ecológico, es limpia y no tóxica
• Puede evitar la corrosión de tuberías de lavabos y bañeras, y la corrosión macular puede descargar la escala de corrupción y bloqueo de tuberías, que es resistente a la putrefacción y no se descama.
• Resistencia a baja temperatura, resistencia a alta presión, la temperatura del agua de la tubería puede alcanzar los 95 ℃
• Tiene efecto de aislamiento térmico para tuberías de agua caliente
• Ligera, la gravedad específica de la masa es solo una séptima parte de la tubería de metal
• La apariencia es muy hermosa y elegante, su superficie interna es muy suave, el brillo es muy suav
• La instalación es conveniente y rápida, y se selecciona la conexión de fusión en caliente, que se puede completar en unos segundos, segura y confiable

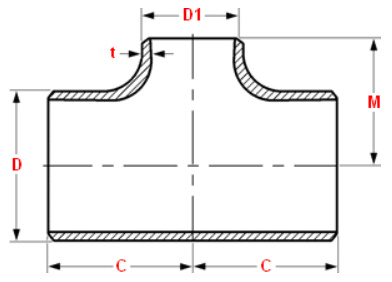

El tamaño de ASME B16.9 tee reductora:
| NPS |
O.D.
D |
O.D.
D1 |
Centro a final
C |
Centro a final
M |
| 3/4 - 1/2 |
26.7 |
21.3 |
29 |
29 |
| 1 - 1/2 |
33.4 |
21.3 |
38 |
38 |
| 1 - 3/4 |
33.4 |
26.7 |
38 |
38 |
| 1.1/4 - 1/2 |
42.2 |
21.3 |
48 |
48 |
| 1.1/4 - 3/4 |
42.2 |
26.7 |
48 |
48 |
| 1.1/4 - 1 |
42.2 |
33.4 |
48 |
48 |
| 1.1/2 - 1/2 |
48.3 |
21.3 |
57 |
57 |
| 1.1/2 - 3/4 |
48.3 |
26.7 |
57 |
57 |
| 1.1/2 - 1 |
48.3 |
33.4 |
57 |
57 |
| 1.1/2 - 1.1/4 |
48.3 |
42.2 |
57 |
57 |
| 2 - 3/4 |
60.3 |
26.7 |
64 |
44 |
| 2 - 1 |
60.3 |
33.4 |
64 |
51 |
| 2 - 1.1/4 |
60.3 |
42.2 |
64 |
57 |
| 2 - 1.1/2 |
60.3 |
48.3 |
64 |
60 |
| 2.1/2 - 1 |
73 |
33.4 |
76 |
57 |
| 2.1/2 - 1.1/4 |
73 |
42.2 |
76 |
64 |
| 2.1/2 - 1.1/2 |
73 |
48.3 |
76 |
67 |
| 2.1/2 - 2 |
73 |
60.3 |
76 |
70 |
| 3 - 1.1/4 |
88.9 |
42.2 |
86 |
70 |
| 3 - 1.1/2 |
88.9 |
48.3 |
86 |
73 |
| 3 - 2 |
88.9 |
60.3 |
86 |
76 |
| 3 - 2.1/2 |
88.9 |
73 |
86 |
83 |
| 3.1/2 - 1.1/2 |
101.6 |
48.3 |
95 |
79 |
| 3.1/2 - 2 |
101.6 |
60.3 |
95 |
83 |
| 3.1/2 - 2.1/2 |
101.6 |
73 |
95 |
89 |
| 3.1/2 - 3 |
101.6 |
88.9 |
95 |
92 |
| 4 - 1.1/2 |
114.3 |
48.3 |
105 |
86 |
| 4 - 2 |
114.3 |
60.3 |
105 |
89 |
| 4 - 2.1/2 |
114.3 |
73 |
105 |
95 |
| 4 - 3 |
114.3 |
88.9 |
105 |
98 |
| 4 - 3.1/2 |
114.3 |
101.6 |
105 |
102 |
Las dimensiones están en milímetros a menos que se indique lo contrario.
