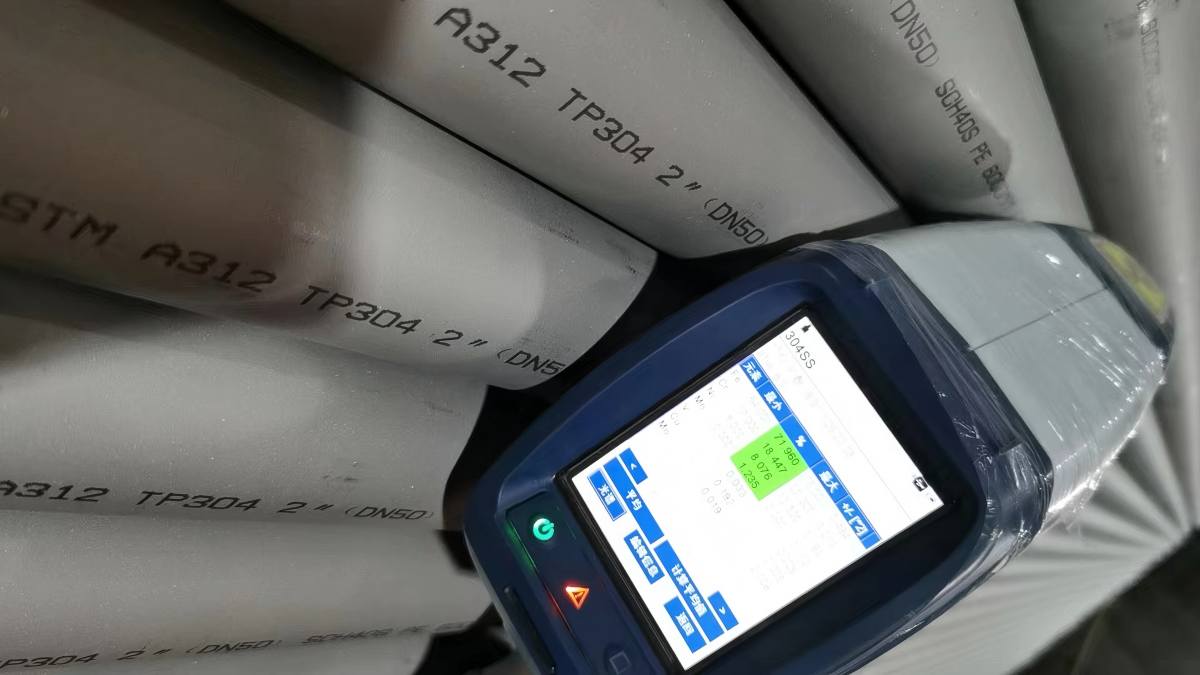

Acero inoxidable 304
El tipo 304 es el acero inoxidable austenítico más utilizado. También se le conoce como acero inoxidable "18/8" porque su composición incluye un 18% de cromo y un 8% de níquel. El acero inoxidable tipo 304 tiene buena formabilidad y soldabilidad, así como una fuerte resistencia a la corrosión y resistencia.
Este acero inoxidable también tiene buena capacidad de estirado. Se puede moldear en una variedad de formas y, a diferencia del acero inoxidable 302, se puede usar sin recocido, el tratamiento térmico de ablandamiento del metal. Un uso común del acero inoxidable tipo 304 es en la industria alimentaria. Es ideal para la elaboración de cerveza, el procesamiento de leche y la vinificación. También es adecuado para tuberías, bandejas de levadura, tanques de fermentación y tanques de almacenamiento.
El acero inoxidable grado 304 también se usa en fregaderos, mesas, cafeteras, refrigeradores, estufas, utensilios y otros utensilios de cocina. Puede soportar la corrosión causada por diversos productos químicos en frutas, carne y leche. Otras áreas de uso incluyen construcción, recipientes químicos, intercambiadores de calor, equipos de minería y tuercas, pernos y tornillos marinos. El tipo 304 también se utiliza en sistemas de filtración de agua y minería y en la industria del teñido.
Acero inoxidable 304L
El acero inoxidable tipo 304L es una versión de carbono ultra bajo de la aleación de acero 304. El menor contenido de carbono en 304L minimiza la precipitación de carburo no deseada o no deseada de la soldadura. Por lo tanto, el 304L se puede "soldar" en ambientes severamente corrosivos y no requiere recocido.
Este grado tiene propiedades mecánicas ligeramente más bajas que los grados 304 estándar, pero aún se usa ampliamente debido a su versatilidad. Al igual que el acero inoxidable tipo 304, se usa comúnmente en la elaboración de cerveza y vino, pero también se usa fuera de la industria alimentaria, como contenedores de productos químicos, minería y construcción. Es ideal para piezas metálicas como tuercas y tornillos expuestos al agua salada.
Fabricación de Acero Inoxidable Grado 304 / 304L
El acero inoxidable 304 / 304L tiene buenas propiedades de procesamiento en frío y en caliente, y puede usar una variedad de procesos de procesamiento en frío y en caliente para producir productos metalúrgicos como piezas forjadas, barras, alambres, placas, tiras y alambres.El rango de temperatura de trabajo en caliente es de 900- 1180 ℃. El trabajo en frío es relativamente fácil y no particularmente difícil, porque estos dos aceros son fáciles de endurecer en frío, y cuando la deformación en frío es demasiado grande, se requiere un recocido intermedio para facilitar el procesamiento posterior.
Maquinabilidad de Acero Inoxidable Grado 304 / 304L
Los tubos de acero inoxidable tienen buena resistencia a la corrosión intergranular, excelente resistencia a la corrosión y propiedades de estampado y trabajo en frío, y pueden usarse como acero inoxidable resistente al calor. Al mismo tiempo, las propiedades mecánicas del acero siguen siendo buenas a -180 ℃. En el estado de solución sólida, la plasticidad, tenacidad y trabajabilidad en frío del acero tienen resistencia a la corrosión en ácidos oxidantes, atmósfera, agua y otros medios. Además, el bajo contenido de carbono de este grado limita la formación de carburos dañinos, por lo que este grado se puede usar de manera segura en la mayoría de las operaciones de construcción soldada y está limitado a 800 °F. No es magnético en estado recocido y no puede endurecerse mediante tratamiento térmico. El trabajo en frío puede aumentar la dureza y la resistencia a la tracción, pero puede ser ligeramente magnético. Por lo tanto, el acero inoxidable 304 es el acero más utilizado en producción y uso.
Soldadura de Acero Inoxidable Grado 304 / 304L
Para suprimir la soldadura de precipitación de carburo, las tuberías de acero inoxidable 304 / 304L se pueden soldar mediante métodos de soldadura comunes. Soldadura por arco manual, el tamaño de sección delgada de acero inoxidable 304 con 0.04% -0.06% de carbono se puede usar con electrodo austriaco 002, que no causará corrosión intergranular después de la soldadura. También se puede soldar fácilmente por todos los procesos comerciales, excepto la soldadura por forja o la soldadura por martillo. La soldadura resultante tiene buena tenacidad y ductilidad. Para reglas de sección gruesa, mantenga la resistencia después de la resistencia a la corrosión intergranular., debe cambiarse a acero inoxidable 304L o acero inoxidable austenítico estabilizado.
Tratamiento térmico de Acero Inoxidable Grado 304 / 304L
304 / 304L no se puede endurecer mediante tratamiento térmico. El trabajo en frío aumenta la resistencia a la tracción y la dureza. El rango de recocido está entre 1850° y 2050°F. Enfriar rápidamente. Se debe utilizar agua para las piezas más pesadas y aire para las piezas más ligeras. El rango de alivio de tensión está entre 400° y 750°F. La temperatura de tratamiento de la solución de la tubería de acero inoxidable 304/304L es de 1080-1100 ℃, refrigeración por agua o refrigeración por aire. La temperatura intermedia de recocido del trabajo en frío es de 850-970 ° C y el enfriamiento por agua después de un cierto período de tiempo. La estructura de acero es austenita después del tratamiento de solución y, a veces, hay una pequeña cantidad de ferrita.
Resistencia al calor de Acero Inoxidable Grado 304 / 304L
La aleación de acero inoxidable 304 proporciona una buena resistencia a la oxidación a temperaturas de hasta 870 o C y un uso continuo a 925 o C. No se recomienda el uso continuo del 304 en el rango de 425-860 o C si se utilizará en un ambiente a temperatura ambiente después de una exposición prolongada a altas temperaturas. Sin embargo, el 304 generalmente funciona bien en fluctuaciones de temperatura por encima y por debajo de estos rangos.
Además, el grado 304L es más resistente a la precipitación de carburo y se puede utilizar en el rango de temperatura anterior. Cuando la resistencia a altas temperaturas es importante, se requieren valores de carbono más altos. Estas propiedades resistentes al calor son a menudo la razón por la que el 304 es muy apreciado.
Resistencia a la corrosión de 304/304L
La aleación 304 contiene entre un 9% y un 11% de níquel, lo que la hace resistente a los ácidos orgánicos moderadamente corrosivos. La aleación 304 contiene entre un 18 % y un 19 % de cromo, por lo que resiste la corrosión en entornos oxidantes. A veces, el grado 304L puede tener una tasa de corrosión más baja que la aleación 304 con alto contenido de carbono; de lo contrario, el 304 y el 304L pueden considerarse consistentes en la mayoría de los ambientes corrosivos.
El material 304L es más adecuado para su uso en entornos suficientemente corrosivos, brinda un buen servicio en condiciones atmosféricas y es resistente a la mayoría de los entornos excepto a las condiciones marinas o la contaminación industrial. La apariencia óptima se mantiene donde el diseño permite que las superficies se laven incluso con lluvia, o donde los depósitos de suciedad ocasionales se lavan del acero. En algunos casos, brinda un excelente servicio en agua potable. La corrosión por picaduras y grietas puede ocurrir a niveles más altos de cloruro, 200 ppm es aceptable como límite superior. Además, el acero inoxidable de grado 304 generalmente no se usa en agua de mar debido al potencial de corrosión en grietas bajo sedimentos, sedimentos y bioincrustaciones.
