Tee Forjada

Tees forjadas de Acero inoxidable ASTM A182 F304/304H, Tee iguales de acero al carbono ASTM A105 F42/F46/52, Accerosios forjados tees iguales de ASME B16.11 ASTM A182 309/310, Accesorios forjados tees de Acero dúplex ANSI A182 F44/F45/F51, Tee forjada de ASTM SA182 F53/F55/F60, Tee Roscada de acero aleado ASTM A182 F1/F5/F9

Una tee forjada es un tipo de accesorio de tubería que se fabrica a través del proceso de forjado. Está hecho de una sola pieza de metal, que se calienta y luego se martilla o se presiona en forma de tee con tres aberturas. Los extremos de la tee ANSI B16.11 se pueden roscar, soldar o bridar, según la aplicación específica y los requisitos de conexión.

Las tees forjadas ANSI B16.11 generalmente están hechas de materiales como acero al carbono, acero inoxidable o acero aleado, que brindan alta resistencia y durabilidad para su uso en aplicaciones industriales exigentes. Las tees iguales pueden terminarse con un recubrimiento protector o enchapado para mejorar su resistencia a la corrosión y prolongar su vida útil.

Las tees forjadas de acero inoxidable vienen en una variedad de tamaños y configuraciones, incluidas tees iguales, tees desiguales y tees reductoras, para satisfacer las necesidades específicas de diferentees sistemas de tuberías. La tee roscada también se puede personalizar con características especiales, como paredes reforzadas o secciones extra gruesas, para adaptarse a aplicaciones de alta presión o alta temperatura.

Tee de soldadura por encastre	Tee Roscada	Tee Lateral

Tees forjadas de acero inoxidable, Tees forjadas ANSI B16.11, Tees forjadas ASME B16.11 de soldadura por encastre, Tees iguales forjadas de acero aleado, Tees de 45 grados de acero al carbono en HT PIPE, Tees de tubería forjada de acero dúplex, Fabricante chino de tees roscadas forjadas de aleación de níquel

La función principal de una tee forjada de acero al carbono es proporcionar un punto de ramificación en una tubería, lo que permite desviar el flujo de fluidos o gases en diferentees direcciones. Específicamente, una tee cumple las siguientees funciones:

Conexión: una tee forjada de aleación de níquel proporciona un punto de conexión seguro y a prueba de fugas para que tres tuberías separadas se unan en una sola ubicación.

Ramificación: una tee de aleación forjada permite redirigir el flujo de fluido o gas en una dirección diferente a través de una de las tres aberturas, mientras que las otras dos aberturas continúan transportando el flujo principal.

Mezcla: también se puede usar una tee forjada con soldadura a encaje para mezclar fluidos o gases de diferentees composiciones de las dos ramas en el flujo principal a través de la tercera abertura.

Regulación de caudal: En el caso de una tee reductora, puede regular el caudal de fluido o gas aumentando o disminuyendo el área de la sección transversal del paso de caudal en uno de los ramales.

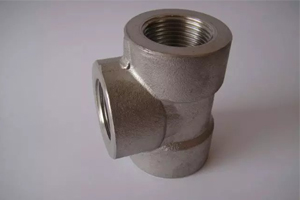

Tee Roscada
Una tee sanitaria roscada es un tipo de accesorio de tubería que se utiliza para crear una unión en forma de tee en un sistema de tuberías roscadas. La tee mecánica roscada tiene tres aberturas, con un extremo que se conecta a la tubería principal y los otros dos extremos se extienden en un ángulo perpendicular para formar las ramas.

La tee reductora roscada puede estar hecha de varios materiales, como acero, latón o acero inoxidable, y está disponible en diferentes tamaños para adaptarse a una variedad de sistemas de tuberías. Se usan comúnmente en sistemas de plomería residenciales, comerciales e industriales para crear nuevas conexiones, redirigir el flujo o dividir una tubería principal en varias ramificaciones.

La principal ventaja de las tees roscadas de 2 pulgadas es que se pueden instalar y quitar fácilmente del sistema de tuberías sin necesidad de soldar o soldar. La tee igual roscada también es relativamente económica y se puede utilizar en aplicaciones de alta presión.

Sin embargo, es importante asegurarse de que las roscas de la tee y las tuberías adyacentes sean compatibles y estén debidamente selladas para evitar fugas. Las tee roscadas también pueden no ser adecuadas para ciertos tipos de sistemas de tuberías o aplicaciones que requieren altos niveles de precisión o resistencia a la corrosión.

Tee de soldadura por encastre
Una tee de soldadura por encastre es un tipo de accesorio de plomería que se usa para derivar una tubería o un sistema de plomería en dos líneas separadas, parecidas a la letra "t". La tee de desconexión normalmente tiene tres aberturas, con un extremo que se conecta a la tubería principal y los otros dos extremos se extienden en un ángulo perpendicular para formar las ramas.

Una tee reductora de soldadura por encastre puede estar hecha de varios materiales, como PVC, cobre, acero inoxidable y latón, y está disponible en diferentees tamaños para adaptarse a una variedad de sistemas de tuberías. Las tees iguales de soldadura por encastre se usan comúnmente en sistemas de plomería residenciales, comerciales e industriales para crear nuevas conexiones, redirigir el flujo o dividir una tubería principal en múltiples ramas.

Las tees reductoras se pueden usar en una variedad de aplicaciones, que incluyen suministro de agua, drenaje, suministro de gas y sistemas HVAC. Son fáciles de instalar y requieren un mantenimiento mínimo, lo que los convierte en una opción popular tanto para los profesionales de la plomería como para los entusiastas del bricolaje.

Tee Lateral
Una tee lateral es un tipo de accesorio de tubería que se usa en sistemas de plomería y tuberías para permitir que una línea secundaria se conecte a una línea principal en un ángulo de 90 grados. A diferencia de una tee estándar, que tiene el mismo diámetro para las tres conexiones, una tee lateral tiene una conexión de ramal de menor diámetro que es perpendicular a la línea principal. Esto permite la creación de una salida lateral, que se puede usar para desviar el flujo a una parte diferente del sistema o para conectarlo a una línea separada.

Las tees laterales se usan comúnmente en una variedad de aplicaciones, incluidos los sistemas de riego, el procesamiento químico y los sistemas HVAC. Se pueden fabricar con una variedad de materiales, incluidos acero inoxidable, PVC y latón, según los requisitos específicos de la aplicación.

ESPECIFICACIÓN - TEE FORJADA ASME B16.11

Tamaño:	1/2"NB a 4"NB IN
Clase:	3000 LBS, 6000 LBS, 9000 LBS
Tipo:	Tee de soldadura por encastre, Tee Roscada, NPT, BSP, BSPT
Forma:	Tee reductora, Tee desigual, Tee igual, Tee forjada, Tee cruzada

Materiales de tees forjadas:
Tee forjada de acero inoxidable
Grado: ASTM/ASME A/SA 182 304, 304L, 304H, 304N, 304LN, 310S, 316, 316L, 316H, 316Ti, 317, 317L, 321, 321H, 347, 347H, 904L, 254SMO, AL-6XN

Tee forjada de acero dúplex
Grado: ASTM/ASME A/SA 182 S31803, S32205, S32750, S32760
Codo forjado de acero al carbono
Grado: ASTM / ASME A/SA 105 (N)

Tee forjada de aleación de níquel
Grado: Hastelloy: C276, C22, B2, B3, X, C2000
Monel 400
Monel K500
Inconel: 600, 601, 625, 718
Incoloy: 800, 800H, 800HT, 825
Ni200, Ni201
Aleación 20
Aleación 31

Tee forjada de aleación de acero
Grado: ASTM / ASME A/SA 182 F5/F9/F11/F22/F91

Dimensiones NPS 1/2 a 4 - 90°/45° - Clase 3000

NPS	Diámetro exterior del orificio de soldadura por encastre	Profundidad del orificio de soldadura por encastre	Diámetro Interior
	B	J	D
1/2	21.95 21.70	10	16.6 15
3/4	27.30 27.05	13	21.7 20.2
1	34.05 33.80	13	27.4 25.9
1¼	42.80 42.55	13	35.8 34.3
1½	48.90 48.65	13	41.7 40.1
2	61.35 61.10	16	53.5 51.7
2½	74.20 73.80	16	64.2 61.2
3	90.15 89.80	16	79.5 46.4
4	115.80 115.45	19	103.8 100.7



NPS	Espesor mínimo de pared de orificio	Espesor mínimo de pared de cuerpo	Centro a Fondo de orificio
	C	G	A
1/2	4.65 4.10	3.75	15.5
3/4	4.90 4.25	3.90	19.5
1	5.70 5.00	4.55	22
1¼	6.05 5.30	4.85	27
1½	6.35 5.55	5.10	32
2	6.95 6.05	5.55	38
2½	8.75 7.65	7.00	41.5
3	9.50 8.30	7.60	57.5
4	10.70 9.35	8.55	66.5

Dimensiones NPS 1/2 a 2 - 90°/45° - Clase 6000

NPS	Diámetro exterior del orificio de soldadura por encastre	Profundidad del orificio de soldadura por encastre	Diámetro Interior
	B	J	D
1/2	21.95 21.70	10	12.5 11
3/4	27.30 27.05	13	16.3 14.8
1	34.05 33.80	13	21.5 19.9
1¼	42.80 42.55	13	30.2 28.7
1½	48.90 48.65	13	34.7 33.2
2	61.35 61.10	16	43.6 42.1



NPS	Espesor mínimo de pared de orificio	Espesor mínimo de pared de cuerpo	Centro a Fondo de orificio
	C	G	A
1/2	5.95 5.20	4.80	19.5
3/4	6.95 6.05	5.55	22.5
1	7.90 6.95	6.35	27
1¼	7.90 6.95	6.35	32
1½	8.90 7.80	7.15	38
2	10.90 9.50	8.75	41
